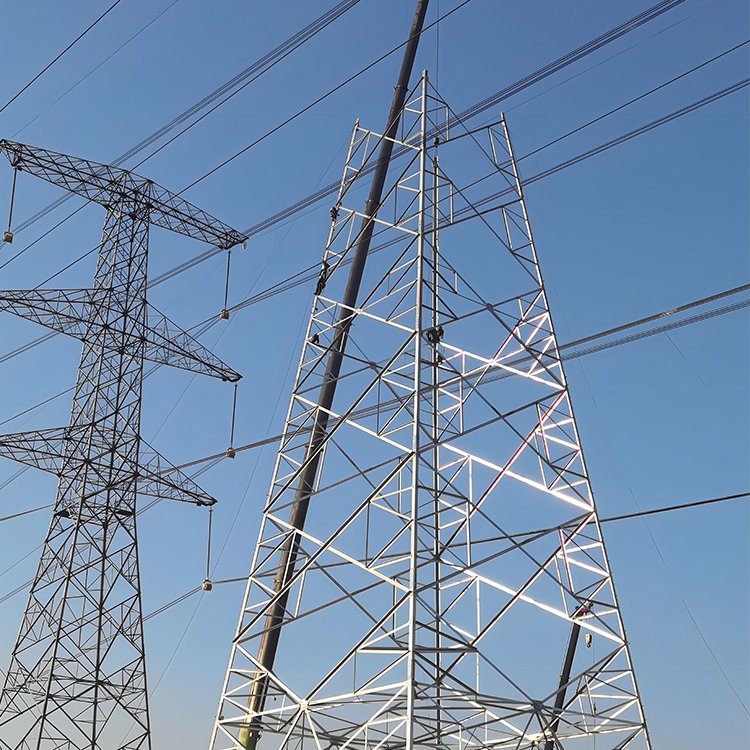

Une tour de transmission de type suspension est principalement utilisée sur les sections droites des lignes électriques aériennes. Son travail de base consiste à suspendre les conducteurs avec des chaînes d'isolateurs de suspension et à maintenir le dégagement électrique requis. Il supporte normalement les charges verticales provenant des conducteurs, des fils de terre, du matériel, du vent et de la glace. Il n'est pas utilisé comme tour d'ancrage principale, de sorte que la disposition des éléments est plus légère qu'une tour de tension lorsque l'état de la ligne le permet.
Paramètres du produit
|
Paramètre |
Description |
|
Matériel |
Acier de construction galvanisé, cornière ou acier tubulaire |
|
Surface |
Revêtement galvanisé à chaud-pour une utilisation en extérieur |
|
Disposition de l'isolant |
Chaîne de suspension, chaîne I ou chaîne V par conception |
|
Type de charge |
Charge verticale, charge de vent et charge de glace sur les sections en ligne droite |
|
Application |
Sections droites de lignes aériennes de transmission |
|
Accessoires |
Traverses, boulons, boulons de marche, pièces de mise à la terre et plaques de quincaillerie |
Avantages du produit
Sur une section de ligne droite-appropriée, la tour de transmission de type à suspension transfère le poids du conducteur, la charge du vent et la charge de glace à travers les traverses et le corps du treillis sans agir comme ancrage de ligne principale. Cela permet une disposition des éléments plus simple qu'une tour de tension conçue pour la même classe de tension. Les sections boulonnées numérotées sont plus faciles à transporter, à assembler, à inspecter et à remplacer lors de la maintenance de la ligne.
Utiliser les notes
Utilisez la tour de transmission de type suspension sur des sections droites ou à rotation douce où les conducteurs sont transportés par des chaînes d'isolateurs en suspension. Avant la sélection, confirmez les modèles de travée, de conducteur et de fil de terre-, la vitesse du vent, l'épaisseur de la glace, la hauteur de la tour et la disposition des cordes d'isolant-. Un angle vif, un point terminal ou une section présentant une tension longitudinale élevée nécessite normalement une tour de tension ou une tour terminale.
Notes d'installation
Triez les membres par section de tour avant de les soulever.
Gardez les points de suspension de l’isolateur dans la bonne direction.
Serrez les boulons une fois que la forme complète de la tour est stable.
Revérifiez la verticalité avant de corder les conducteurs.
FAQ
Q : Où cette tour est-elle normalement utilisée ?
R : Il est utilisé sur les sections de ligne droite où le conducteur n'a besoin que d'un support, pas d'un ancrage. Cela permet à la tour de transmission de type suspension d'arriver avec moins de pièces mélangées.
Q : Est-ce que cela peut fonctionner dans les zones froides ?
R : Oui, mais la charge de glace et la charge de vent doivent être incluses dans la conception avant la production.
Q : Quelles informations sont nécessaires pour le devis ?
R : Le niveau de tension, la hauteur de la tour, la portée, le modèle de conducteur, la vitesse du vent, l'épaisseur de la glace et le dessin sont nécessaires.
